- 额定电压：
- 110V～1000V 50/60HZ
- 额定电流：
- 1～1000kvar
- 产品优势：
- SG系列三相干式变压器广泛适用于交流50或60Hz，电压至660V户内式的电器电源设备之用。
- 应用设备：
- 采用F、H级为基础的绝缘系统，在变压器的整个使用寿命期都保持极佳的电气性能和机械性能。F、H级材料不易老化，耐收缩及抗压缩，加上弹力特强，因此可以确保变压器即使使用数年后线圈仍保持结构紧密，并且能够承受短路的压力。
产品介绍

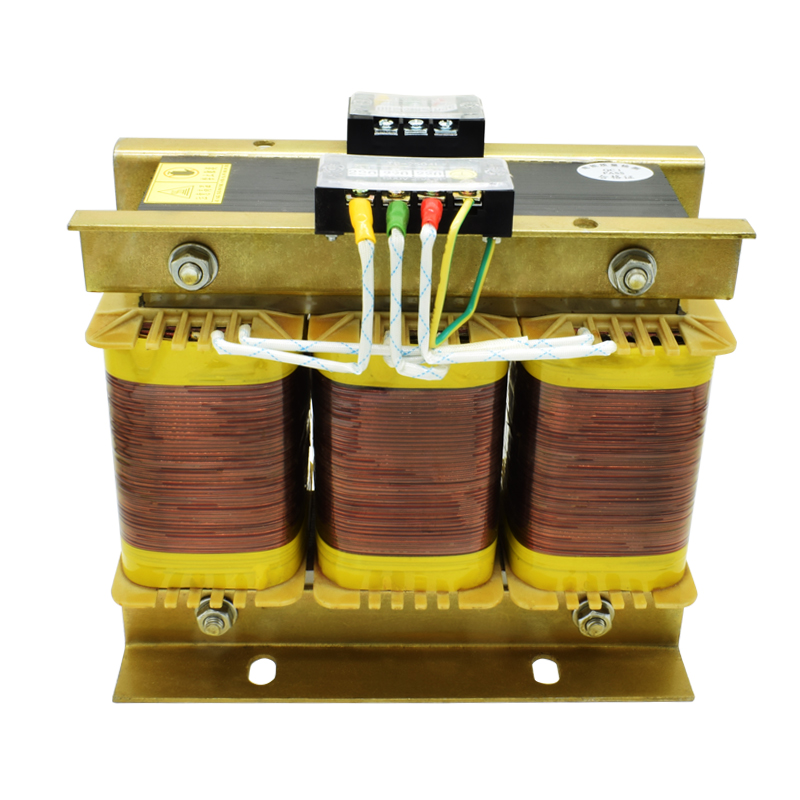

三相干式隔离变压器产品概述
SG系列三相干式变压器广泛适用于交流50或60Hz，电压至660 V户内式的电器电源设备之用。产品的输入、输出电压，联接组别，调节抽头位置，绕组容量分配，次级绕组配备，是否要求带外壳等，均可根据用户的要求进行精心的设计与制造.
三相干式隔离变压器结构特点
采用F、H级为基础的绝缘系统，在变压器的整个使用寿命期都保持极佳的电气性能和机械性能。F、H级材料不易老化，耐收缩及抗压缩，加上弹力特强，因此可以确保变压器即使使用数年后线圈仍保持结构紧密，并且能够承受短路的压力;变压器整体由H级浸渍漆在真空压力下浸渍（VPI),然后在烘箱里高温固化。变压器一般设计成自然风冷，强制风冷可以根据用户要求设计，此时变压器的外形尺寸和重量都会减小.

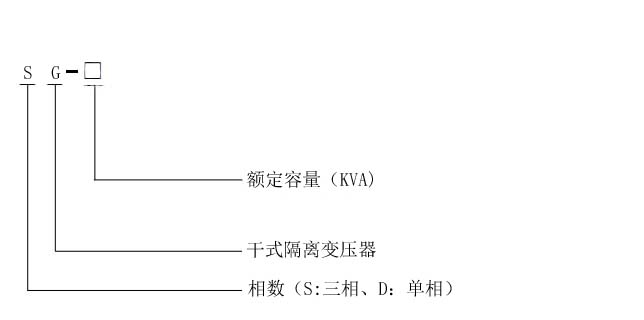

三相干式隔离变压器型号含义
三相干式隔离变压器作用
用隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。本公司为客户设计生产高质量的隔离变压器。
三相干式隔离变压器特性优点
1.高度隔离
2.N-G性能良好
3.高度共模干扰抑制
4.将△转换为Y或Y至△
5.电压抽头容易转换
6.按用户的特殊性能要求设计
隔离变压器加装在稳压电源的应用
一、在电源输入端接入隔离变压器（三角/星形）
1、若电网三次谐波和干扰信号比较严重，采用△/Yo隔离变压器，可以去掉三次谐波和减少干扰信号。
2、可以采用△/Yo隔离变压器产生新的中性线，使设备与电网中性线无关，避免由于电网中性线不良造成设备运行不正常。
3、非线性负载引起的电流波形畸变（如三次谐波）可被隔离而不污染电网。
二、在电源输出端接入隔离变压器（星形/三角）
1、防止非线性负载的电流畸变，影响到稳压电源的正常工作及反回到电网，起到净化电网的作用。
2、非线性负载电流的畸变影响取样的准确性，可以在Yo/△隔离变压器输入端采样，得到能反应实际情况的控制信号，使稳压电源控制正常。
3、若负载不平衡，采用Yo/△也不影响稳压电源的正常工作。

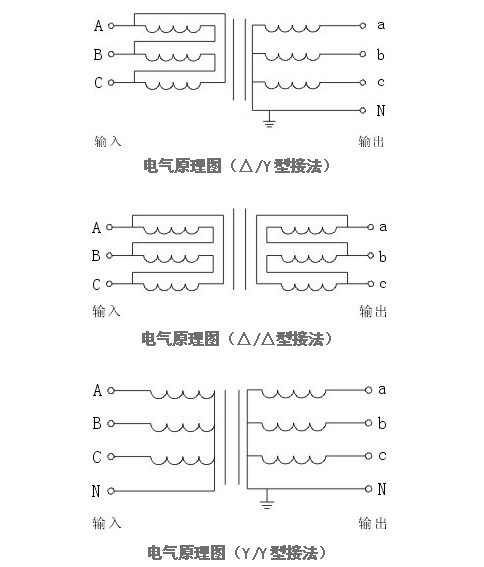

三相干式隔离变压器电气原理图
三相干式隔离变压器使用条件
1 适用海拔高度：≤5000m
2 环境温度：-15℃～+40℃
3 相对湿度：≤85%
4 安装场所应无严重影响稳压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。
5 凡不符合上述使用条件的，应与我们协商确定。
三相干式隔离变压器的绕组连接方式：
三相干式隔离变压器性能技术参数
1.额定容量：1kVA~800kVA
2.联结组别：Dyn11，Yyn0
3.工频耐压：3kV/min
4.绝缘耐热等级：F，H级
5.温升限值：铁芯不超过85K，线圈温升不超过95K
6.输入额定电压：三相380V或单相220V
7.工作频率：50Hz-60Hz
8.效率：≥98%
9.波形畸变：<0.1%
10.绝缘电阻：绕阻对地绝缘电阻 三相 ≥3.8M欧米茄； 单相 ≥2.2M欧米茄
三相干式隔离变压器型号尺寸参数：(以下尺寸仅供参考，如需准确请咨询）
| 变压器型号 | 空载损耗 W | 负载损耗 W | 重量 kg | L | W | H | A | B | 安装孔 |
| SG-1KVA | 35 | 75 | 20 | 210 | 170 | 210 | 100 | 90 | 7×12 |
| SG-2KVA | 50 | 95 | 30 | 240 | 190 | 230 | 125 | 120 | 9×15 |
| SG-3KVA | 55 | 125 | 40 | 300 | 180 | 280 | 150 | 120 | 9×15 |
| SG-4KVA | 75 | 150 | 46 | 300 | 200 | 280 | 150 | 120 | 11×18 |
| SG-5KVA | 75 | 175 | 50 | 300 | 200 | 280 | 150 | 120 | 11×18 |
| SG-6KVA | 95 | 190 | 57 | 300 | 220 | 280 | 150 | 140 | 11×18 |
| SG-7KVA | 120 | 200 | 68 | 300 | 240 | 280 | 150 | 160 | 11×18 |
| SG-8KVA | 140 | 230 | 75 | 360 | 230 | 330 | 200 | 140 | 11×18 |
| SG-9KVA | 140 | 240 | 83 | 360 | 230 | 330 | 200 | 140 | 11×18 |
| SG-10KVA | 160 | 250 | 90 | 360 | 230 | 330 | 200 | 155 | 11×18 |
| SG-12KVA | 190 | 400 | 110 | 420 | 230 | 380 | 250 | 140 | 11×18 |
| SG-15KVA | 190 | 400 | 120 | 420 | 230 | 380 | 250 | 140 | 11×18 |
| SG-20KVA | 220 | 460 | 150 | 480 | 250 | 380 | 300 | 160 | 14 |
| SG-25KVA | 280 | 600 | 180 | 550 | 350 | 460 | 300 | 300 | 14 |
| SG-30KVA | 350 | 760 | 210 | 570 | 360 | 620 | 350 | 300 | 14 |
| SG-40KVA | 400 | 850 | 260 | 610 | 370 | 680 | 350 | 300 | 14 |
| SG-50KVA | 450 | 1060 | 290 | 645 | 370 | 710 | 350 | 300 | 14 |
| SG-60KVA | 520 | 1260 | 340 | 700 | 370 | 710 | 400 | 300 | 14 |
| SG-80KVA | 650 | 1460 | 400 | 735 | 380 | 760 | 400 | 300 | 14 |
| SG-100KVA | 800 | 1670 | 530 | 780 | 400 | 860 | 500 | 350 | 14 |
| SG-150KVA | 600 | 2250 | 590 | 930 | 450 | 820 | 550 | 400 | 14 |
| SG-200KVA | 700 | 2680 | 760 | 960 | 450 | 970 | 550 | 400 | 14 |
| SG-250KVA | 810 | 2920 | 920 | 1050 | 450 | 980 | 660 | 400 | 14 |
| SG-315KVA | 990 | 3670 | 1080 | 1080 | 550 | 1060 | 660 | 500 | 14 |
| SG-400KVA | 1100 | 4220 | 1270 | 1130 | 550 | 1170 | 660 | 550 | 14 |
| SG-500KVA | 1310 | 5170 | 1650 | 1275 | 650 | 1255 | 660 | 600 | 14 |
| SG-630KVA | 1510 | 6220 | 1850 | 1330 | 650 | 1255 | 660 | 600 | 14 |
| SG-800KVA | 1710 | 7360 | 2210 | 1440 | 650 | 1285 | 820 | 600 | 14 |
