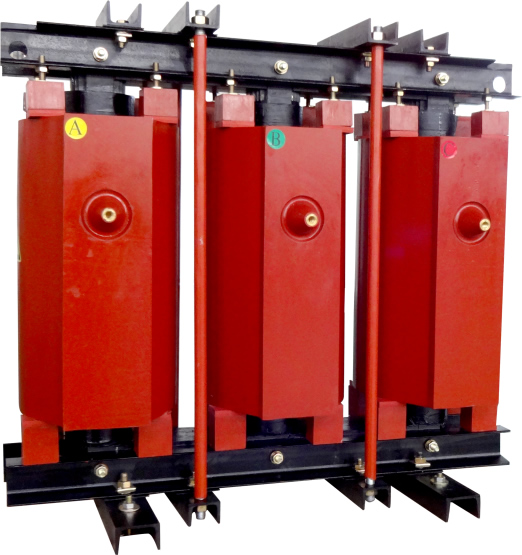

高压串联电抗器
- 额定电压：
- 3～35KVAC 50/60HZ
- 额定电流：
- 1～500kvar
- 产品优势：
- 适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所。
- 应用设备：
- 铁芯柱采用环氧树脂真空浇注，使铁饼间的气隙被环氧树脂封闭并在铁芯柱表面形成一层树脂层，有效减少铁芯饼之间的震动，从而降低噪音，同时增强了铁心与线圈间的绝缘强度。 线圈为环氧树脂真空浇注线圈。线圈内外敷设环氧玻璃网格布增强，采用F级环氧浇注体系在真空状态下进行浇注。该线圈不但绝缘性能好，而且机械强度高，能耐受大电流冲击和冷热冲击而不开裂。 铁芯端面采用优质硅钢片端面胶，使铁心柱与铁轭牢固地结合在一起，大大减小了运行时的噪音。
相关产品
产品介绍
高压串联电抗器作用：
串联电抗器与并联电容器组相串联，具有补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所。
高压串联电抗器结构特点：
1. 该电抗器分为三相和单相两种，均为环氧浇注式。
2. 铁芯采用低损耗冷轧取向硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐优美，确保电抗器运行时低温升低噪声的性能。
3. 线圈为环氧浇注型，线圈内外敷设环氧玻璃网格布作增强，采用F级环氧浇注体系在真空状态下进行浇注，该线圈不但绝缘性能好，而且机械强度好，能耐受大电流冲击和冷热冲击而不裂开。
4. 环氧浇注线圈不吸水、局部放电量低，可在恶劣环境条件下安全运行。
5. 线圈上下端部采用环氧垫块和硅橡胶防震垫，有效减小了线圈运行时的震动。
高压串联电抗器使用条件：
1. 海拔高度不超过2000米。
2. 运行环境温度-25℃～+40℃，相对湿度不超过93%。
3. 周围无有害气体，无易燃易爆物品。
4. 周围环境应有良好的通风条件。
5. 绝缘等级：F级，电抗器噪声：≤45dB
6. 过载能力：≤1.35倍下连续运行
7. 电抗器相与相之间不平横度不大于±3%，电感量误差控制在+3%以内。
8. 绝缘水平：LI75AC35kV
高压串联电抗器执行标准：
IEC289-88《电抗器》
GB10229-88《电抗器》
JB5346-98《电抗器》
DL462-92《高压并联电容器用串联电抗器订货技术条件》
高压串联电抗器订货时需提供的参数:
| (1).电抗器的额定容量； |
| (2).系统额定电压及频率； |
| (3).电容器端电压； |
| (4).电抗器额定电抗或电抗率； |
| (5).额定电流及连续电流； |
| (6).动、热稳定电流及持续时间； |
| (7).其它特殊要求。 |
| 电抗器型号 | 容量 kVar | 电压 kV | 电抗率 % | 额定电流 A | 损耗 W | 重量 kg | 外形尺寸 | |||||
| L | W | H | A | B | 安装孔 | |||||||
| CKSC-3/10-6% | 3 | 10 | 6 | 2.6 | 220 | 130 | 670 | 400 | 638 | 400 | 350 | 14 |
| CKSC-5/10-6% | 5 | 10 | 6 | 4.4 | 230 | 135 | 670 | 400 | 638 | 400 | 350 | 14 |
| CKSC-6/10-6% | 6 | 10 | 6 | 5.2 | 240 | 140 | 670 | 400 | 638 | 400 | 350 | 14 |
| CKSC-9/10-6% | 9 | 10 | 6 | 7.9 | 260 | 145 | 670 | 400 | 638 | 400 | 350 | 14 |
| CKSC-12/10-6% | 12 | 10 | 6 | 10.5 | 280 | 150 | 670 | 400 | 638 | 400 | 350 | 14 |
| CKSC-18/10-6% | 18 | 10 | 6 | 15.7 | 380 | 200 | 830 | 400 | 702 | 500 | 350 | 14 |
| CKSC-21/10-6% | 21 | 10 | 6 | 18.4 | 450 | 210 | 830 | 400 | 702 | 500 | 350 | 14 |
| CKSC-24/10-6% | 24 | 10 | 6 | 21 | 480 | 220 | 830 | 400 | 730 | 500 | 350 | 14 |
| CKSC-36/10-6% | 36 | 10 | 6 | 31.5 | 650 | 310 | 870 | 400 | 806 | 500 | 350 | 14 |
| CKSC-42/10-6% | 42 | 10 | 6 | 36.7 | 760 | 330 | 880 | 400 | 877 | 500 | 350 | 14 |
| CKSC-54/10-6% | 54 | 10 | 6 | 47.2 | 880 | 480 | 940 | 450 | 891 | 550 | 400 | 14 |
| CKSC-60/10-6% | 60 | 10 | 6 | 52.5 | 950 | 500 | 940 | 450 | 891 | 550 | 400 | 14 |
| CKSC-72/10-6% | 72 | 10 | 6 | 63 | 1090 | 530 | 960 | 500 | 970 | 550 | 450 | 14 |
| CKSC-90/10-6% | 90 | 10 | 6 | 78.7 | 1290 | 580 | 990 | 500 | 1000 | 600 | 450 | 14 |
| CKSC-108/10-6% | 108 | 10 | 6 | 94.5 | 1470 | 640 | 1020 | 500 | 1025 | 650 | 450 | 14 |
| CKSC-120/10-6% | 120 | 10 | 6 | 105 | 1600 | 780 | 1080 | 500 | 1030 | 650 | 450 | 14 |
| CKSC-144/10-6% | 144 | 10 | 6 | 126 | 1830 | 820 | 1110 | 500 | 1030 | 650 | 450 | 14 |
| CKSC-180/10-6% | 180 | 10 | 6 | 157.5 | 2160 | 910 | 1110 | 500 | 1131 | 650 | 450 | 14 |
| CKSC-240/10-6% | 240 | 10 | 6 | 210 | 2680 | 1110 | 1200 | 550 | 1245 | 750 | 500 | 14 |
| CKSC-288/10-6% | 288 | 10 | 6 | 252 | 3080 | 1330 | 1260 | 550 | 1295 | 750 | 500 | 14 |
