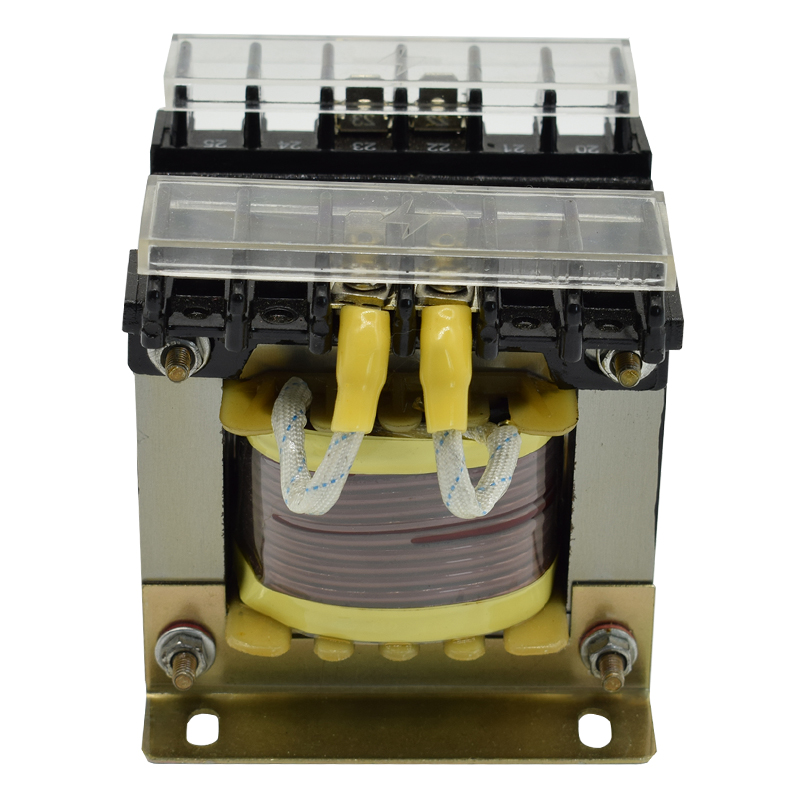

产品介绍
产品作用：
串联电抗器与功率因数补偿电容器串联，对稳态性谐波( 5、7、11、13次)构成串联谐振。通常有电抗率
1%、4.5%、5%、6%、7%、12%、13%和14%电抗器，对5次谐波通常电抗率为4.5-7%，对3次谐波通
常电抗率为12-14%。接入串联电抗器，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率
因数， 并能有效地抑制合闸涌流及操作过电压， 有效地保护了电容器。广泛涉及电力、汽车、造船、冶
金、化工、机械制造、造纸、煤炭、通讯、机场、电镀、大型场馆、高层建筑等场所和行业。
结构特点：
1.该电抗器分为三相和单相两种，均为铁心干式。
2.铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布
板作间隔，以保证电抗气隙在运行过程中不发生变化。
3.线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有很好的美感且有较好
的散热性能。
4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，
使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有很高的耐热等级，
可确保电抗器在高温下亦能安全地无噪音地运行。
5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有
较好的滤波效果。
6.外露部件均采取了防腐蚀处理，引出端子采用冷压铜管端子。
7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。
使用环境条件：
1.海拔高度不超过2000米。
2.运行环境温度-25℃～+45℃，相对湿度不超过90%。
3.产品周围无有害气体，无易燃易爆物品。
4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
性能参数：
1.可用于400V、660V系统。
2.电抗率的种类：1%、6%、12%
3.额定绝缘水平3kV/min。
4.电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K。
5.电抗器噪声不大于45dB
6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。
7.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。
8.三相电抗器的任意两相电抗值之差不大于±3%。
9.耐温等级F级（155℃）以上。

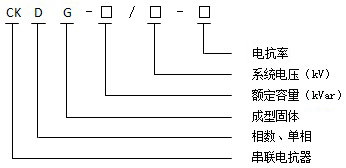

型号含义：
技术参数：
CKDG型，230V,单相，XL/XC=6%，匹配电容器电压：250V
| 产品型号 | 电容容量 （kVar） | 电抗容量 （kVar） | 电压 （V） | 电抗率 % | 端电压 （V） | 电流 （A） | 电感 （mH） | 外型尺寸(mm) | 重量 (kg) | |
| L×W×H | a×b | |||||||||
| CKDG-0.3/0.28-6% | 5 | 0.3 | 280 | 6 | 16.8 | 17.86 | 2.99 | 110×115×160 | 90×75 | 7 |
| CKDG-0.35/0.28-7% | 0.35 | 280 | 7 | 19.6 | 17.86 | 3.49 | 110×115×160 | 90×75 | 7 | |
| CKDG-0.6/0.30-12% | 0.6 | 300 | 12 | 36.0 | 16.67 | 6.88 | 130×130×180 | 90×85 | 10 | |
| CKDG-0.7/0.30-14% | 0.7 | 300 | 14 | 42.0 | 16.67 | 8.02 | 130×140×180 | 90×95 | 11 | |
| CKDG-0.6/0.28-6% | 10 | 0.6 | 280 | 6 | 16.8 | 35.71 | 1.50 | 130×130×180 | 90×85 | 10 |
| CKDG-0.7/0.28-7% | 0.7 | 280 | 7 | 19.6 | 35.71 | 1.75 | 130×140×180 | 90×95 | 11 | |
| CKDG-1.2/0.30-12% | 1.2 | 300 | 12 | 36.0 | 33.33 | 3.44 | 150×140×210 | 120×95 | 14 | |
| CKDG-1.4/0.30-14% | 1.4 | 300 | 14 | 42.0 | 33.33 | 4.01 | 150×150×210 | 120×105 | 17 | |
| CKDG-0.9/0.28-6% | 15 | 0.9 | 280 | 6 | 16.8 | 53.57 | 1.00 | 130×140×180 | 90×95 | 12 |
| CKDG-1.05/0.28-7% | 1.05 | 280 | 7 | 19.6 | 53.57 | 1.16 | 150×130×210 | 120×85 | 13 | |
| CKDG-1.8/0.30-12% | 1.8 | 300 | 12 | 36.0 | 50.00 | 2.29 | 150×160×210 | 120×115 | 19 | |
| CKDG-2.1/0.30-14% | 2.1 | 300 | 14 | 42.0 | 50.00 | 2.67 | 180×150×240 | 135×105 | 22 | |
| CKDG-1.2/0.28-6% | 20 | 1.2 | 280 | 6 | 16.8 | 71.43 | 0.75 | 150×140×210 | 120×95 | 14 |
| CKDG-1.4/0.28-7% | 1.4 | 280 | 7 | 19.6 | 71.43 | 0.87 | 150×150×210 | 120×105 | 17 | |
| CKDG-2.4/0.30-12% | 2.4 | 300 | 12 | 36.0 | 66.67 | 1.72 | 180×150×240 | 135×105 | 24 | |
| CKDG-2.8/0.30-14% | 2.8 | 300 | 14 | 42.0 | 66.67 | 2.01 | 180×160×240 | 135×115 | 26 | |
| CKDG-1.5/0.28-6% | 25 | 1.5 | 280 | 6 | 16.8 | 89.29 | 0.60 | 150×150×210 | 120×105 | 18 |
| CKDG-1.75/0.28-7% | 1.75 | 280 | 7 | 19.6 | 89.29 | 0.70 | 150×160×210 | 120×115 | 18 | |
| CKDG-3/0.30-12% | 3 | 300 | 12 | 36.0 | 83.33 | 1.38 | 200×150×290 | 135×105 | 30 | |
| CKDG-3.5/0.30-14% | 3.5 | 300 | 14 | 42.0 | 83.33 | 1.60 | 200×160×290 | 135×115 | 35 | |
| CKDG-1.8/0.28-6% | 30 | 1.8 | 280 | 6 | 16.8 | 107.1 | 0.50 | 180×150×240 | 135×105 | 19 |
| CKDG-2.1/0.28-7% | 2.1 | 280 | 7 | 19.6 | 107.1 | 0.58 | 180×160×240 | 135×115 | 22 | |
| CKDG-3.6/0.30-12% | 3.6 | 300 | 12 | 36.0 | 100.0 | 1.15 | 200×170×290 | 135×125 | 37 | |
| CKDG-4.2/0.30-14% | 4.2 | 300 | 14 | 42.0 | 100.0 | 1.34 | 240×170×340 | 160×120 | 45 | |
注:以上数据仅供参考,我司保留更改数据的权力。我司亦可根据用户要求提供非标准产品（请提供详细参数）。
